testo 174 - mise en service

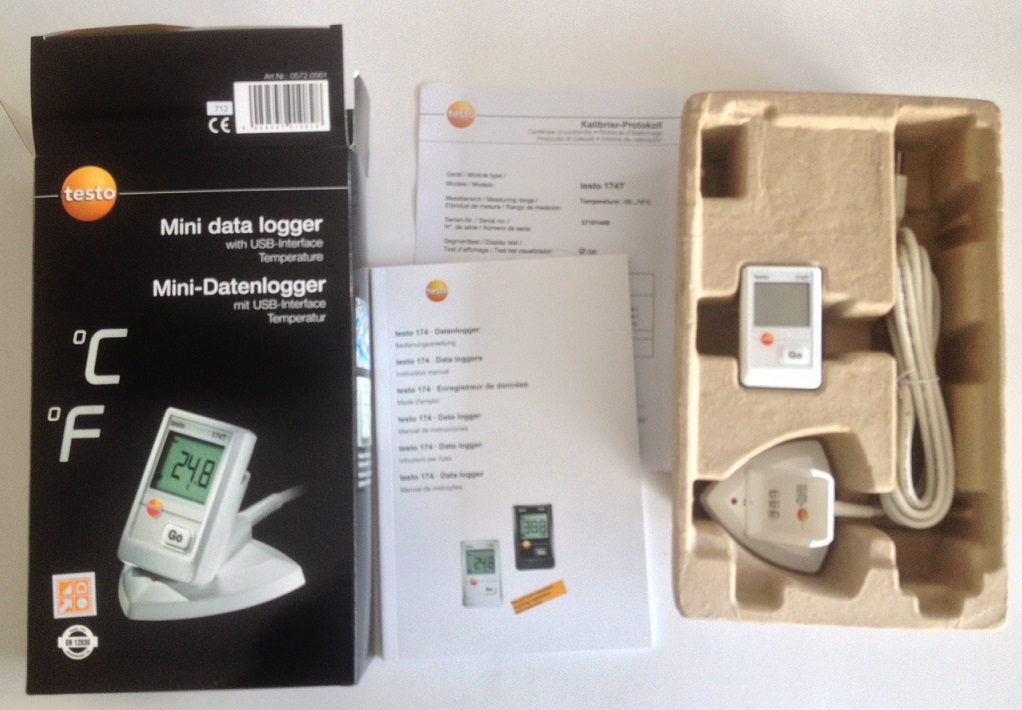

L'emballage contient: enregistreur avec support de fixation murale et piles, support avec interface USB, protocole d'étalonnage, mode d'emploi


Pour la première prise en service veuillez suivre les 3 étapes suivantes:

1) Déverouiller l'enregistreur de données.


a. Poussez les deux verrous situés sur la face inférieure de la fixation murale vers l'extérieur.

b. Faites glisser l'enregistreur de données de la fixation murale.



2) Mettre les piles en place

a. Posez l'enregistreur de données sur sa face.


b. Ouvrez le recouvrement du compartiment pile au dos de l'enregistreur de données en le tournant vers la gauche et retirez-le. Utilisez pour cela de préférence une pièce de monnaie.

174T_2.jpg   174T_3.jpg

c. Tirez la languette jaune pour retirer les piles (piles bouton 3 V, CR 2032 lithium). Enlevez la languette jaune et remettez les piles  en place de façon à ce que le pôle + soit visible pour chaque pile.

174T_4.jpg   174T_5.jpg

d. Posez le recouvrement du compartiment pile sur l'enregistreur de données et fermez-le en le tournant vers la droite. Utilisez pour cela de préférence une pièce de monnaie.


e. Tournez l'enregistreur de façon que vous voyez l'écran. La température actuelle s'affiche sur l'afficheur.


3) Raccorder l'enregistreur de données au pc

a. Installer le logiciel testo ComSoft.

b. Raccordez le cordon de liaison de l'interface à une interface USB libre du PC.

c. Insérez l'enregistreur de données dans le support de l'interface.

d. Configurez l'enregistreur de données.
